技術服務描述

miRNA結題報告

生信部

2021年01月28日

1. 建庫測序工作流程

1.1. 建庫測序流程

??MicroRNA (miRNA) 是一類長度約為20-24個核苷酸長度的具有調控功能的非編碼RNA，miRNA 是生物體內一類重要的特殊分子，誘導基因沉默，參與細胞生長、發育、基因轉錄和翻譯等諸多生命活動的調控過程。

??從RNA樣品到最終分析結果數據，需要經過樣品檢測、建庫、測序和信息分析等過程，其中測序過程我們采用高通量測序illumina HiSeq/MiSeq測序平臺；illumina測序得到的原始圖像數據文件經堿基識別（Base Calling）分析轉化為原始測序序列（Sequenced Reads），我們稱之為Raw Data或Raw Reads，結果以FASTQ（簡稱為fq）文件格式存儲，其中包含測序序列的序列信息以及其對應的測序質量信息。

??樣品質量檢測：利用NanoDrop 2000分光光度計對RNA樣品進行初步定量，Aglient 2100對樣品濃度精確定量。RNA樣品總量、濃度、完整性（RIN值，RNA Integrity Number）、純度（OD260/OD280比值）符合收樣立項標準后，進入下一步的文庫構建。

??文庫構建：Total RNA PEG (polyethylene glycol)沉淀，連接3’接頭，PAGE (polyacrylamide gel electrophoresis) 膠分離回收，連接5’接頭，反轉錄，PCR擴增，文庫切膠回收。

??文庫質檢：Q-PCR方法對文庫進行精確定量，文庫有效濃度>2nM即可上機測序。

??上機測序：將各文庫按照有效濃度及目標下機數據量的需求pooling后，進行SE75測序。

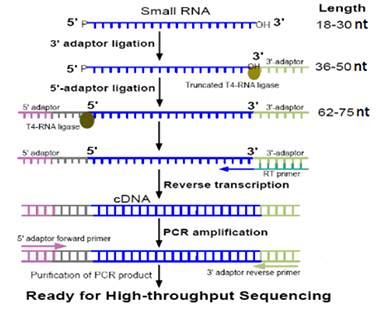

圖1: Small RNA 文庫構建 Workflow

??Small RNA測序的接頭信息：

??RNA 5‘Adapter (RA5), part:

??5’-GTTCAGAGTTCTACAGTCCGACGATC-3’

??RNA 3’Adapter (RA3), part:

??5’-AGATCGGAAGAGCACACGTCT-3’ (1ug流程)

??5’-CTGTAGGCACCATCAATCAGATCGGAAGAGCACACGTCTG-3’ (10ug流程)

2. 信息分析流程

??Raw Data通過去接頭、去低質量、去污染、統計序列長度分布等過程完成初級分析；將初級分析得到的clean reads與ncRNA庫比對，分類注釋ncRNA，并去除reads中的rNRA、tRNA、snRNA、snoRNA等；然后再將reads比對到參考基因組、miRBase上，計算miRNA表達量，注釋已知miRNA、預測新的miRNA；然后進行差異miRNA、靶基因預測、功能注釋等后續分析。

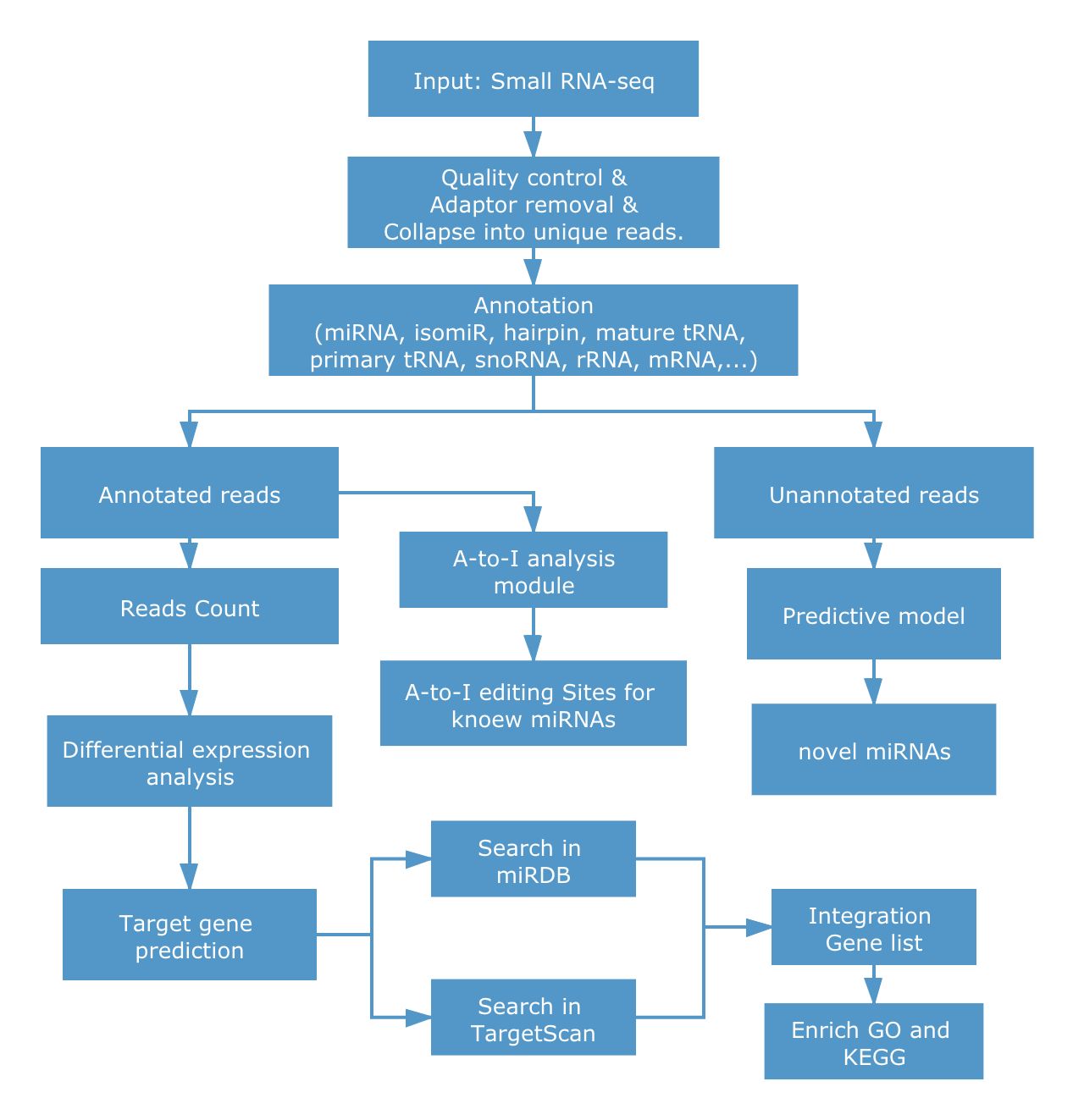

miRNA生物信息分析流程圖

2.1. miRNA-seq 測序數據質量評估

2.1.1. 數據質量評估 及 數據過濾

??對于測序得到的rawdata，我們首先使用fastqc進行數據質量評估，通過結果，我們可以了解到測序數據reads質量、長度、堿基分布，序列重復頻次等基本信息。

??測序得到的raw data，里面含有帶接頭的、低質量的reads，為了保證后續信息分析的質量，必須對raw reads進行處理，得到clean reads。

??raw data的過濾步驟如下： 去除低質量 reads; 去除有5’接頭污染的reads; 去除沒有3’接頭序列; 去除沒有插入片段的reads; 去除長度小于16nt的reads;

??數據經過以上過濾后，我們對數據做一些基本統計。

結果：

2.2. 數據長度分布

??一般來說，小RNA的長度區間為18～30nt，數據過濾完成后，我們統計了clean reads數目及各自占總reads的百分比，并繪制reads長度分布圖。reads長度分布圖能幫助我們判斷小RNA的種類，如miRNA集中在21或22nt，siRNA集中在24nt，piRNA集中在30nt。

Clean Data Reads 長度分布統計直方圖：

Figure 2.2: Small RNA Clean Reads長度分布圖

Clean Reads長度分布直方圖，橫坐標為Reads的長度，縱坐標為樣品中對應該長度的total Reads數量。

2.3. miRNA基因組比對分析

??我們將Clean Reads 與 mature miRNA, miRNA hairpin, mRNA, mature & primary tRNA, snoRNA, rRNA, other non-coding RNA, and (optional) known RNA 使用bowtie進行比對搜索，然后統計reads的比對情況，分析樣本中各類ncRNA的數目及比例情況，統計結果如下。過濾出待分析的miRNA以便后續分析，將clean reads中ncRNA盡可能地去除，便于后續 miRNA 檢測及預測。

Reads類型分布圖

圖顯示的是各類型的RNA reads和miRNA reads占總distinct reads的比例。

與參考基因組比對質控結果：

2.4. 已知 miRNA 的檢測以及 novel miRNA 預測分析

??首先用去除了ncRNA后的Reads比對miRbase數據庫，比對上miRbase中 reads 用于檢測已知成熟的miRNA，并統計其表達量和RPM值。我們采用miRge軟件來進行 miRNA reads 檢測注釋、novel miRNA的預測、miRNA表達量的統計。

miRNA分析結果匯總：

2.4.1. miRNA異構體分析

??隨著高通量測序技術的發展，早期認為的miRNA loci僅產生1條miRNA成熟體序列這一觀點被顛覆。對于某一miRNA來說，它并不是單一的序列，而是由一系列長度/序列及表達不同的異構體 (isomiRs) 組成。這些isomiRs表達多樣且序列多樣，甚至引入多樣的5'端及種子區域。特定miRNA位點在疾病組織中可具有異常的表達模式，現已證實，部分isomiRs具有重要的生物學功能。

??IsomiRs目前主要分為三類：5′isomiRs, 3′isomiRs, polymorphic isomiRs。IsomiRs的產生機制主要有：miRNA加工和成熟過程中Darsha和Dicer酶的不精確或選擇性剪切；3'端核苷酸添加；RNA編輯和單核苷酸多態性( single nucleotide polymorphism，SNP)。主要表現為：5'端修剪；3' 端修剪；3'端核苷酸附加和堿基替換。其中，5'端修剪和堿基替換可發生在種子區域內部，產生“種子轉移”（seed shifting）。

??我們通過序列與miRbase比對的情況，將各個miRNA Reads進行isomiR識別，并同時匯總至miRNA reads 注釋結果中，分類統計，并選取表達量較高的前20個mirna進行各類IsomiRs表達豐度統計。

圖2.4.1 所有樣本的變體類型分布（isomiRs）

圖2.4.2 各個樣本的變體分布TOP20的豐度統計

2.4.2. miRNA 堿基編輯

??成熟miRNA序列的第2-8個堿基被稱作“種子”序列，保守性很高。若在這一區域發生堿基突變，則可能改變miRNA的靶基因作用位點。我們通過將miRNA序列與miRBase中已知miRNA前體以及成熟miRNA序列進行比對(只允許一個位點的錯配)找出發生了堿基突變的miRNA，統計匯總在該miRNA的堿基突變位點，以及發生堿基編輯的Reads數量及百分比，并對統計概況結果進行可視化。

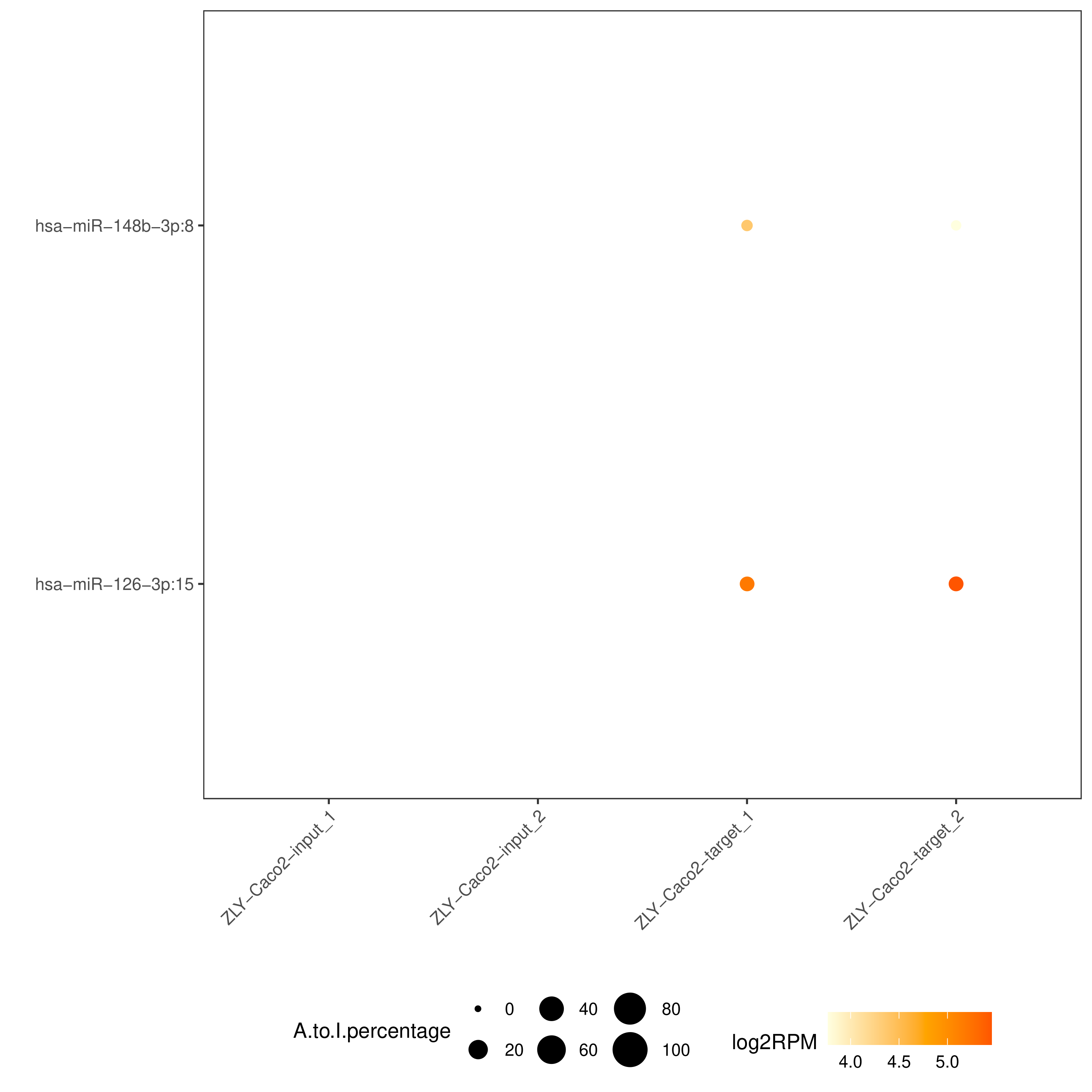

圖2.4.3 鑒定為已存在mirna堿基編輯的在各個樣本中的相應readCount占比統計圖

miRNA堿基編輯分析結果詳細說明：

1. A2I在各個樣本中統計匯總表

• 結果文件：02.miRNA/2.a2IEditing/a2IEditing.report.csv

• 表頭說明：

  結果說明	結果文件
  基本注釋結果：
  miRNA reads 變體類型注釋結果	02.miRNA/1.isomiR/sample_miRge3.gff
  miRNA reads 變體類型可視化統計	02.miRNA/1.isomiR/*svg
  miRNA堿基編輯分析結果：
  A2I在各個樣本中統計匯總表	02.miRNA/2.a2IEditing/a2IEditing.report.csv
  A2I在各個樣本中統計匯總表的篩選及簡化信息 ( 即匯總表的*.RPM.mismatch、*.AtoI.percentage列 )	02.miRNA/2.a2IEditing/a2IEditing.report.newform.csv
  A2I分析的序列及統計詳情信息	02.miRNA/2.a2IEditing/a2IEditing.detail.txt
  二級結構預測結果：
  novel miRNA 二級結構預測結果	02.miRNA/3.novel_predict/*.R1_novel_miRNAs/
  novel miRNA 二級結構預測詳細信息表格匯總	02.miRNA/3.novel_predict/*.R1_novel_miRNAs/*_novel_miRNAs_report.csv

2. A2I在各個樣本中統計匯總表的篩選及簡化信息
   ( 即匯總表的*.RPM.mismatch、*.AtoI.percentage列，該表對應上面的可視化結果 )

• 結果文件：02.miRNA/2.a2IEditing/a2IEditing.report.newform.csv

• 表頭說明：




結果說明	結果文件
基本注釋結果：
miRNA reads 變體類型注釋結果	02.miRNA/1.isomiR/sample_miRge3.gff
miRNA reads 變體類型可視化統計	02.miRNA/1.isomiR/*svg
miRNA堿基編輯分析結果：
A2I在各個樣本中統計匯總表	02.miRNA/2.a2IEditing/a2IEditing.report.csv
A2I在各個樣本中統計匯總表的篩選及簡化信息 ( 即匯總表的*.RPM.mismatch、*.AtoI.percentage列 )	02.miRNA/2.a2IEditing/a2IEditing.report.newform.csv
A2I分析的序列及統計詳情信息	02.miRNA/2.a2IEditing/a2IEditing.detail.txt
二級結構預測結果：
novel miRNA 二級結構預測結果	02.miRNA/3.novel_predict/*.R1_novel_miRNAs/
novel miRNA 二級結構預測詳細信息表格匯總	02.miRNA/3.novel_predict/*.R1_novel_miRNAs/*_novel_miRNAs_report.csv




3. A2I分析的序列及統計詳情信息

• 結果文件：02.miRNA/2.a2IEditing/a2IEditing.detail.txt

• 結果說明：

  ①每一個miRNA塊，包含3小塊內容：原始序列、篩選后的序列統計、篩選后的序列。重復的miRNA塊代表不同樣本，順序為 A2I在各個樣本中統計匯總表 的樣本信息。

  ②每一行序列包含3個信息， miRNA sequence（reads序列），*.readCount（Count計數），Filter（是否篩選到后續進行堿基編輯分析）

2.4.3. novel miRNA 預測及二級結構分析

??miRge根據序列特征，堿基配對原則，最小自由能等特征模型，進行新穎的miRNA及二級結構預測。預測示意圖如下。結果見：02.miRNA/3.novel_predict/

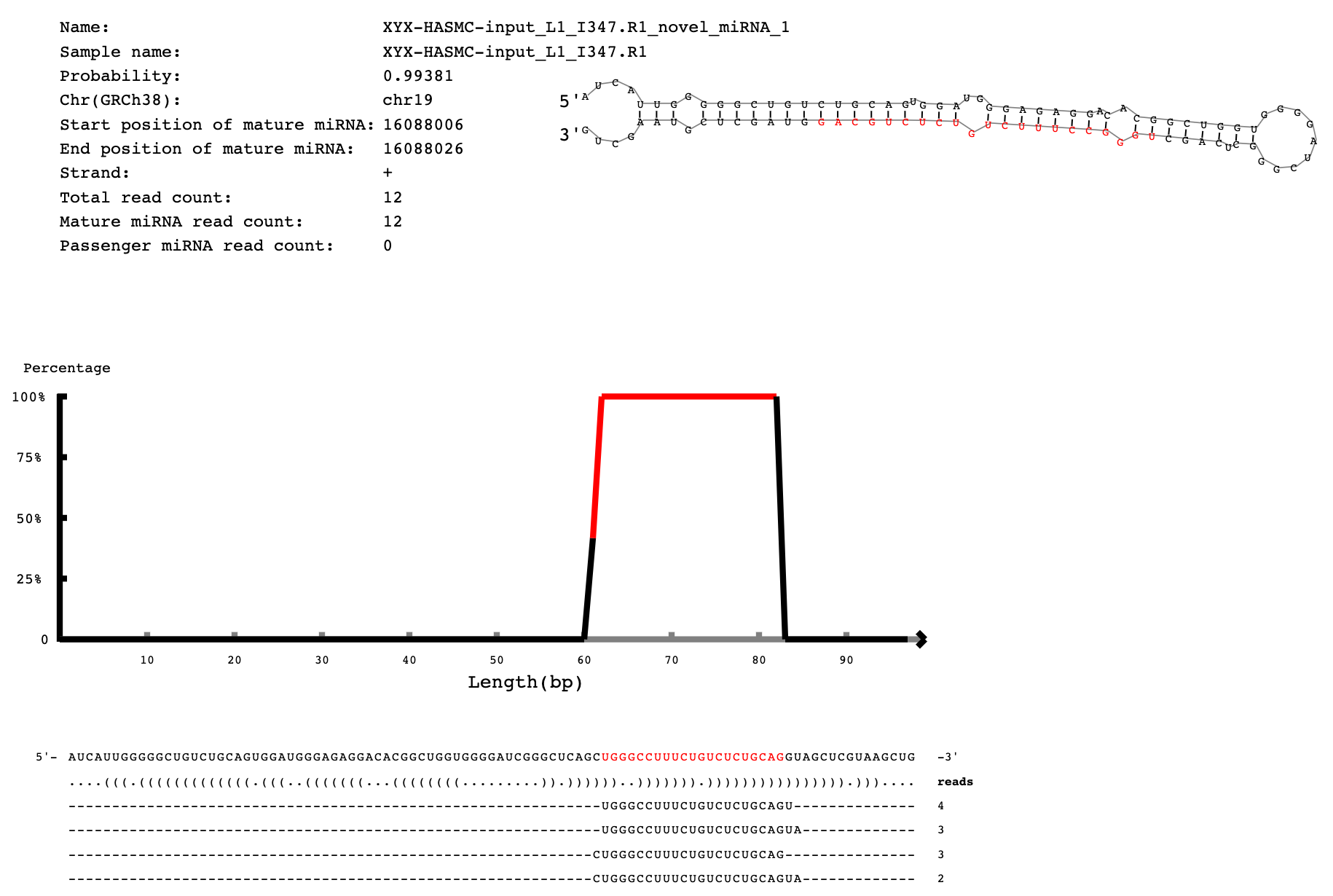

圖2.4.4 新miRNA的二級結構預測示意圖

2.5. miRNA 定量分析

2.5.1. 樣本間相關性分析

??生物學重復通常是任何生物學實驗所必須的，目前主流期刊也基本要求生物學重復。生物學重復主要有兩個用途：一個是證明所涉及的生物學實驗操作不是偶然，而是可重復的。另一個是為了確保后續的差異分析得到更可靠的結果。樣品間基因表達水平相關性是檢驗實驗可靠性和樣本選擇是否合理的重要指標。相關系數越接近1，表明樣品之間表達模式的相似度越高。Encode計劃建議皮爾遜相關系數的平方(R2)大于0.92(理想的取樣和實驗條件下)。具體的項目操作中，我們要求生物學重復樣品間R2至少要大于0.8，否則需要對樣品做出合適的解釋?zhuān)蛘咧匦逻M(jìn)行實驗。根據各樣本所有基因的表達值計算組內及組間樣本的相關性系數，繪制成熱圖，可直觀顯示組間樣本差異及組內樣本重復情況。樣本間相關性系數越高，其表達模式越為接近，樣本相關性熱圖如下圖所示。

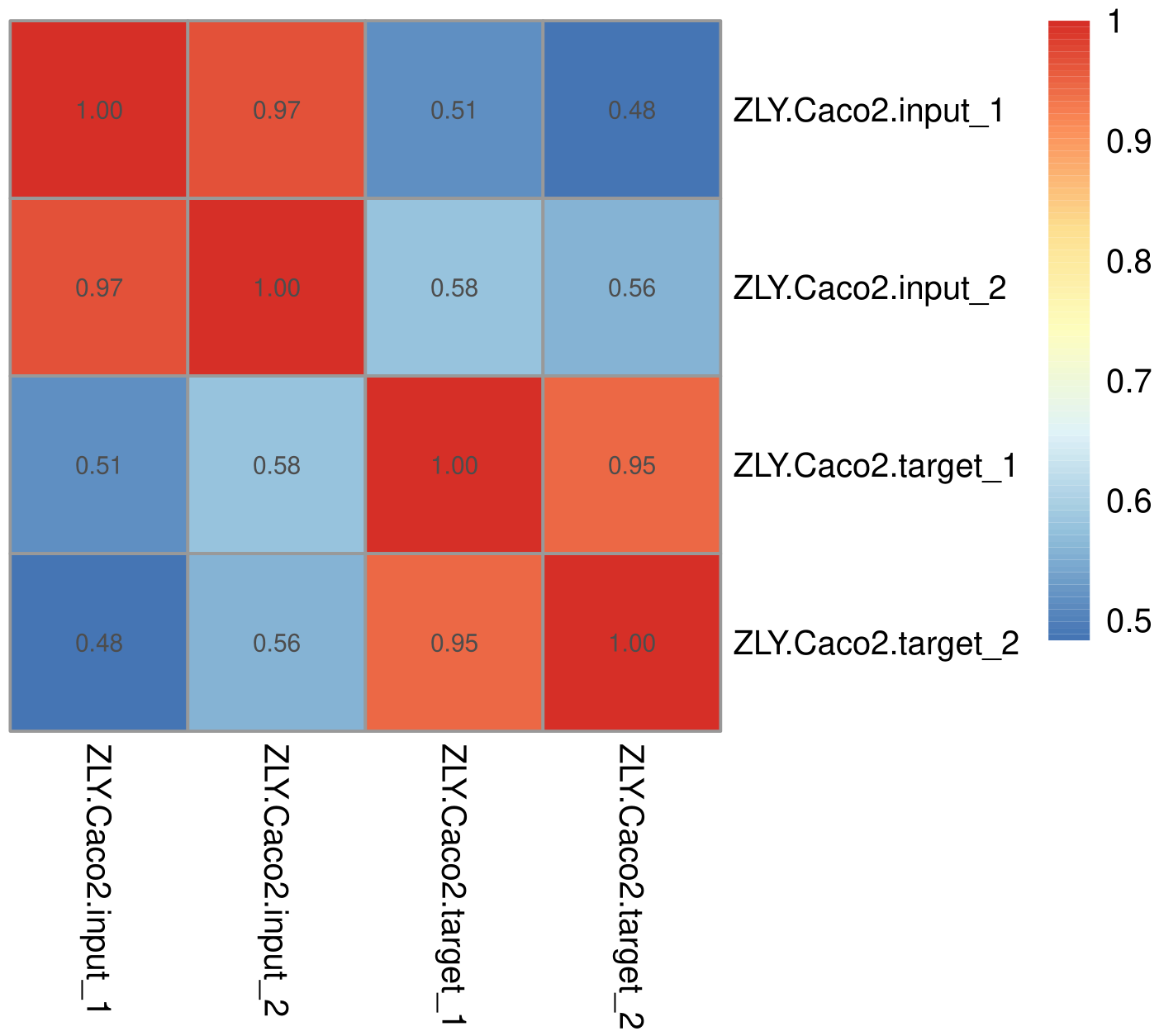

圖 2.5.1. 樣本間相關性熱圖

圖中橫縱坐標為各樣本相關系數的平方

結果文件：

樣本間相關性熱圖結果：04.DE/Quant/cor_pheatmap*

2.5.2. 主成分分析

??主成分分析（PCA）也常用來評估組間差異及組內樣本重復情況，PCA采用線性代數的計算方法，對數以萬計的基因變量進行降維及主成分提取。我們對所有樣本的基因表達值進行PCA分析，如下圖所示。理想條件下，PCA圖中，組間樣本應該分散，組內樣本應該聚在一起。

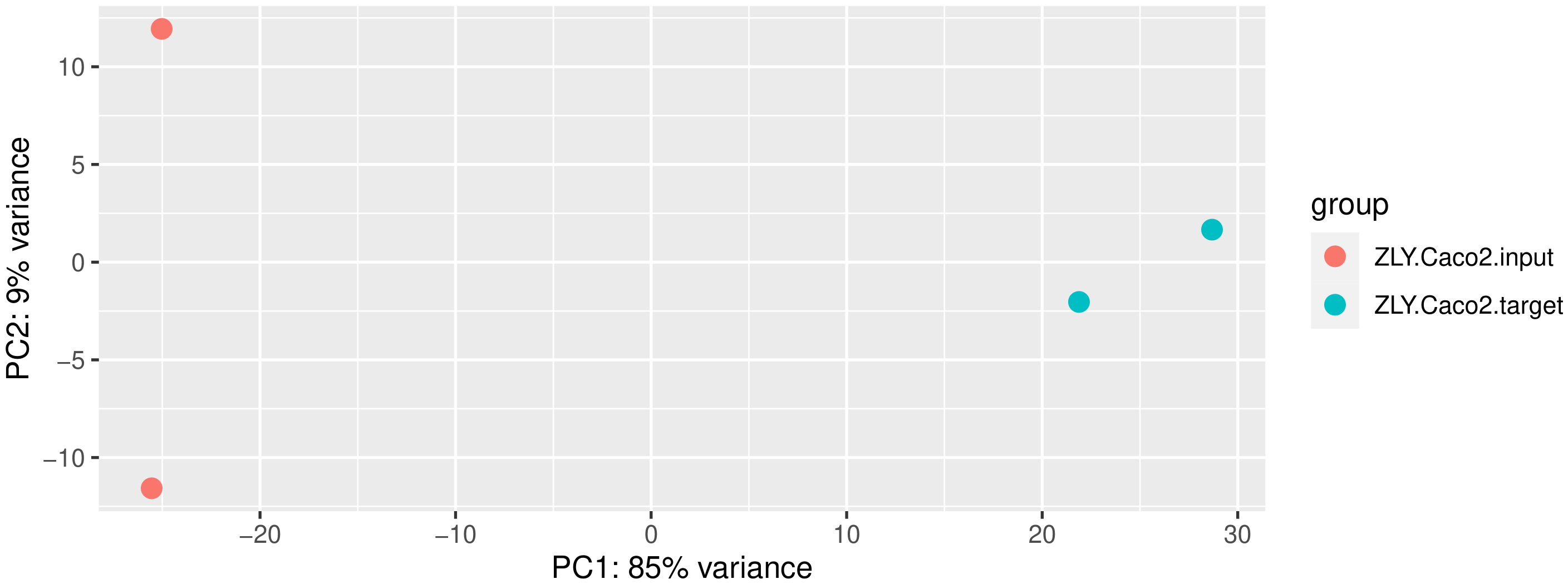

圖 2.5.2. 主成分分析結果圖

圖中橫坐標為第一主成分，縱坐標為第二主成分

結果文件：

主成分分析結果：04.DE/Quant/pca*

2.6. miRNA 差異分析

??基因表達定量完成后，需要對其表達數據進行統計學分析，篩選樣本在不同狀態下表達水平顯著差異的基因。差異分析主要分為三個步驟。

• 首先對原始的readcount進行標準化（normalization），主要是對測序深度的校正。

• 然后統計學模型進行假設檢驗概率的計算

• 最后進行多重假設檢驗校正，得到FDR值（錯誤發現率，padj是其常見形式)[1-2]。

??針對不同的實驗情況，我們選用合適的軟件進行基因表達差異顯著性分析，具體如下表所示。

??若按照以上標準篩選得到的差異基因過少（低于100），很有可能導致后面的功能富集分析沒有顯著性結果，所以，我們會(huì )根據項目的具體情況，適當地降低篩選差異基因的閾值標準。若項目實驗只關注某幾個基因的表達情況（如基因敲除），不在意富集結果，從下面的差異分析表格中篩選關注的那幾個基因即可。

??一般來說，如果一個基因在兩組樣品中的表達量差異達到兩倍以上，我們認為這樣的基因是具有表達差異的。為了判斷兩個樣品之間的表達量差異究竟是由于各種誤差導致的還是本質差異，我們需要對所有基因在這兩個樣本中的表達量數據進行假設檢驗。而轉錄組分析是針對成千上萬個基因進行的，這樣會(huì )導致假陽性的累積，基因數目越多，假設檢驗的假陽性累積程度會(huì )越高，所以引入padj對假設檢驗的P-value進行校正，從而控制假陽性的比例[3]。

??差異基因的篩選標準是非常重要的，我們給出的標準|log2(FoldChange)| > 1 & padj< 0.05是常用的經驗值，在實際項目中可以根據情況靈活選擇。例如，差異倍數可以選擇1.5倍，也可以選擇3倍，padj常用的閾值包括0.01、0.05、0.1等。若按照以上標準篩選得到的差異基因過少，很有可能導致后?的功能富集分析沒有顯著性結果。若項目實驗只關注某幾個基因的表達情況（如基因敲除），不在意富集結果，從下面的差異分析表格中篩選關注的那幾個基因即可。反之，如果得到的差異基因數目過多，不利于后續目標基因的篩選，這個時候可使用更嚴格的閾值標準進行篩選，則可以使用更嚴格的閾值標準進行篩選。

2.6.1. 差異miRNA的篩選

??通過Deseq2進行差異分析，我們通常采用 |log2FC|>1 & padj < 0.05 進行差異miRNA的篩選，差異計算結果如下。

結果文件：

04.DE/Allgene_anno.xls表頭

2.6.2. 差異miRNA的熱圖聚類

??將所有比較組的差異miRNA取并集之后作為差異miRNA集。兩組以上的實驗，可對差異miRNA集進行聚類分析，將表達模式相近的基因聚在一起。我們采用主流的層次聚類對基因的表達值進行聚類分析，對行進行均一化處理（Z-score）。熱圖中表達模式相近的基因或樣本會(huì )被聚集在一起，每個方格中的顏色反映的不是基因表達值，而是表達數據的行進行均一化處理后得到的數值（一般在-1到1之間），所以熱圖中的顏色只能橫向比較（同一基因在不同樣本中的表達情況），不能縱向比較（同一樣本不同基因的表達情況）。結果文件中既有組間的聚類，也有樣品間的聚類。結題報告展示了樣品間的聚類，具體如下圖所示。

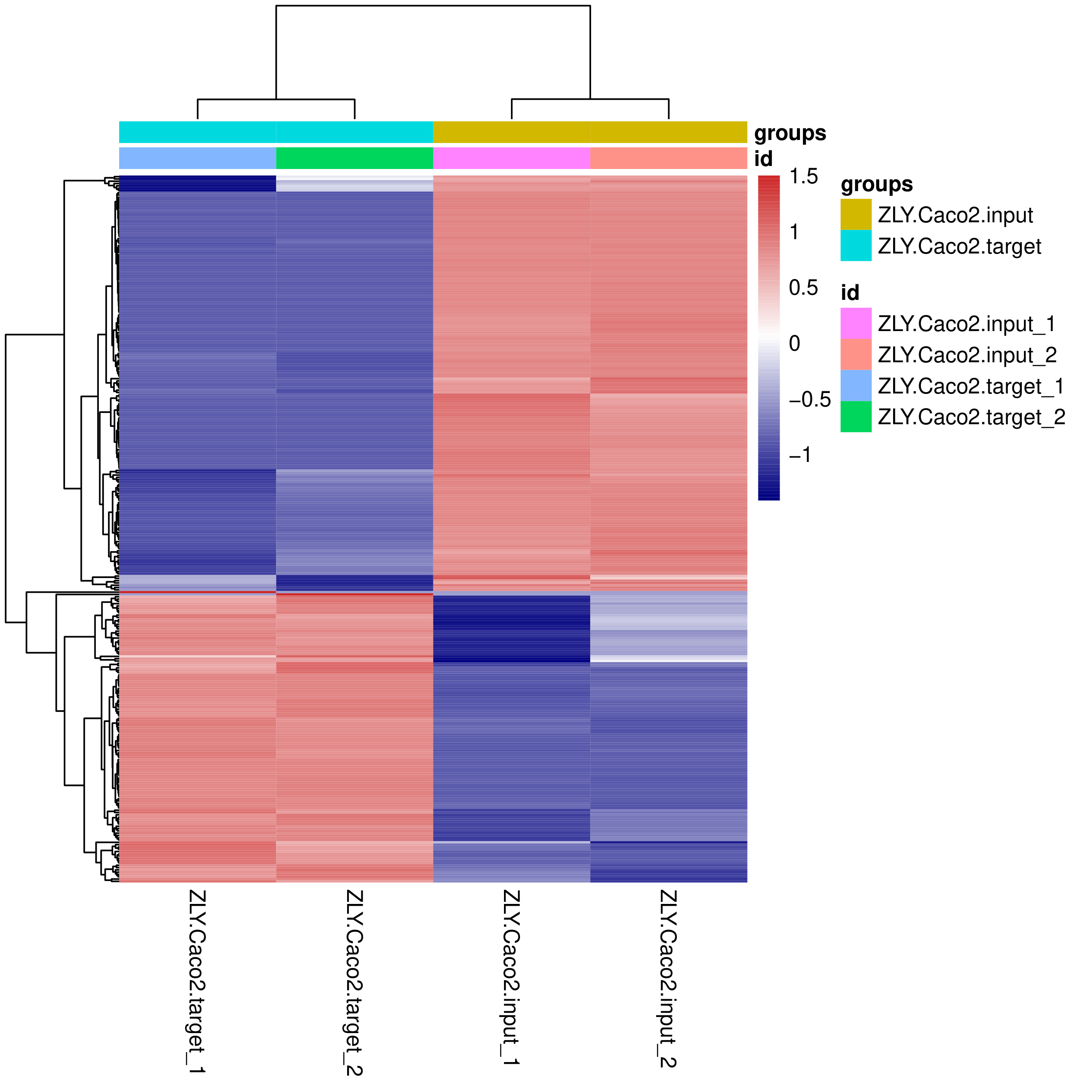

圖 2.6.2. 差異表達基因聚類熱圖

圖中橫坐標為樣品名，縱坐標為差異miRNA歸一化后的數值，顏色越紅，表達量越高，越藍，表達量越低。

結果文件：

差異miRNA的熱圖結果：04.DE/heatmap/

2.6.3. 差異miRNA的火山圖分布

??火山圖可直觀展示每個比較組合的差異miRNA分布情況，如下圖所示。圖中橫坐標表示基因在處理和對照兩組中的表達倍數變化(log2FoldChange)，縱坐標表示基因在處理和對照兩組中表達差異的顯著性水平(-log10padj或-log10pvalue)。為上調基因用紅色點表示，下調基因用藍色點表示。

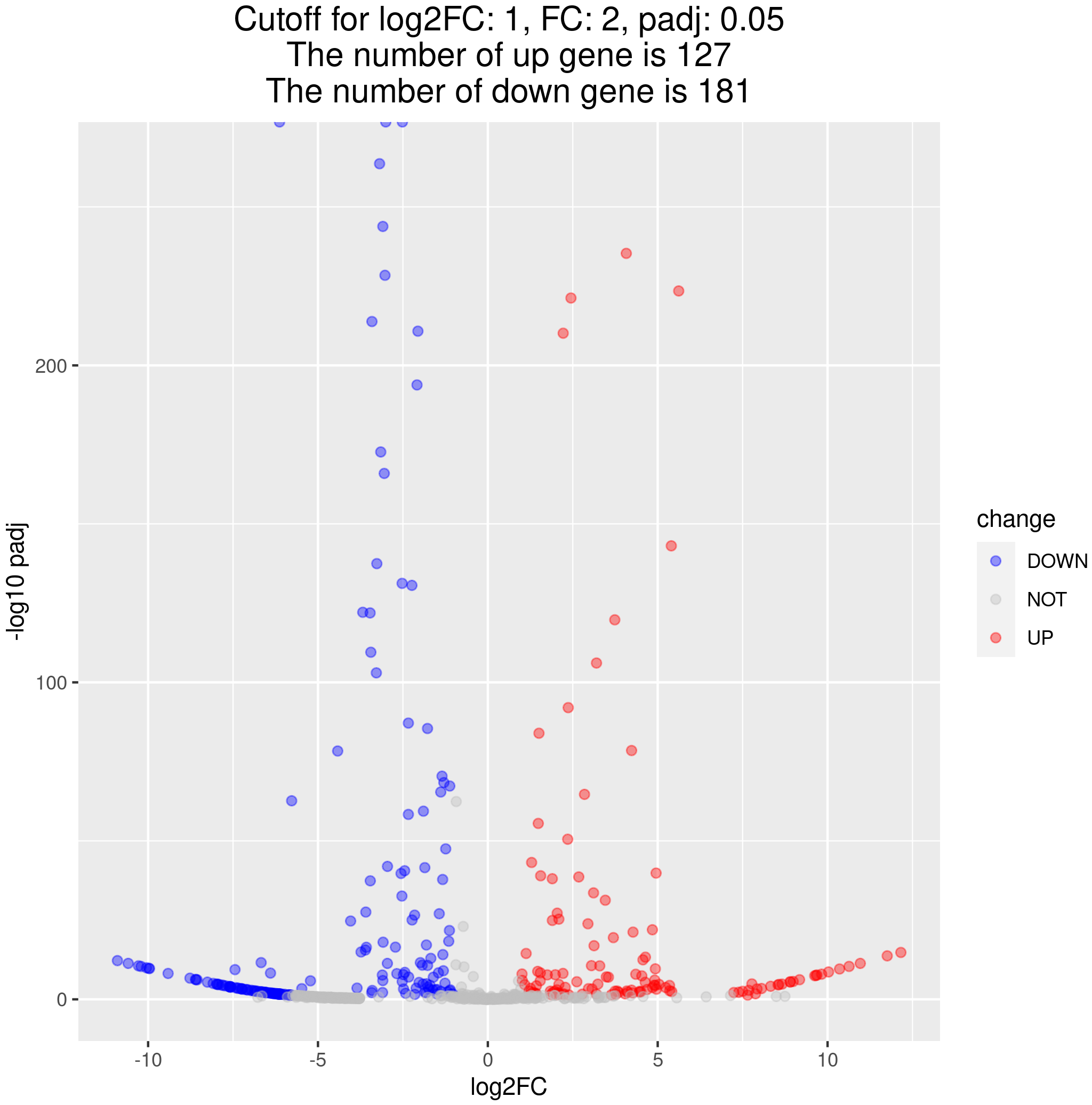

圖 2.6.3. 差異miRNA火山圖

圖中橫坐標為log2FoldChange值，縱坐標為-log10padj或-log10pvalue，藍色的虛線表示差異基因篩選標準的閾值線

結果文件：

差異基因的火山圖結果：04.DE/volcano/

2.7. 靶基因預測

??miRNA是一類在生物體內起到重要調控作用的的小片段非編碼RNA。一般認為miRNA通過和mRNA的結合，可以抑制mRNA的表達，從而影響到Gene的表達。

all

down

up

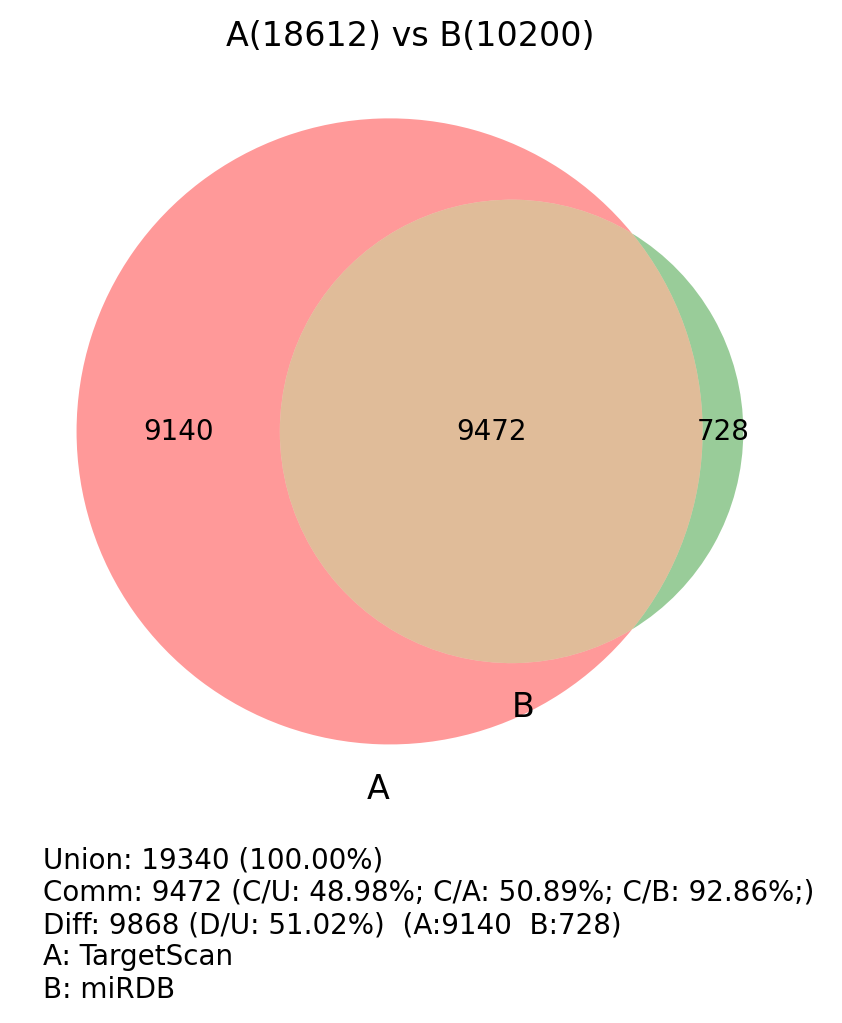

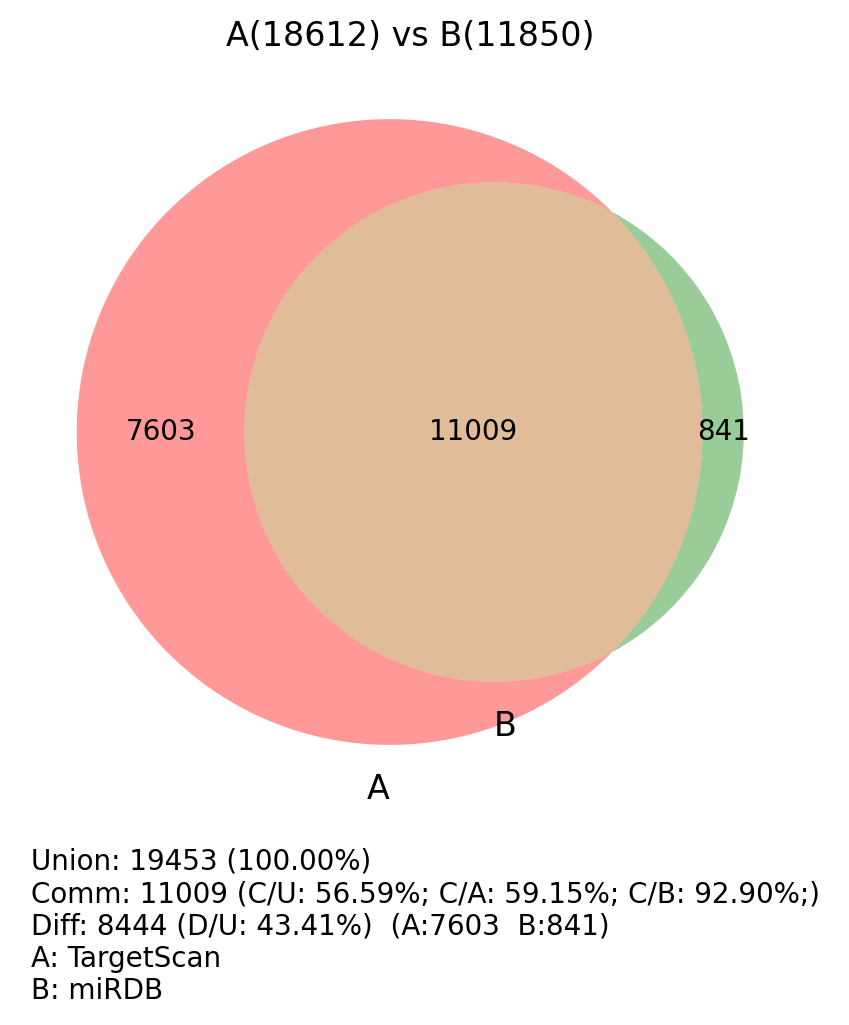

圖 2.7.1. TargetScan vs miRDB 的靶基因交集veen圖
